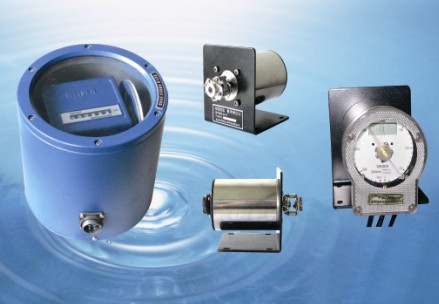

KS-10型闸门开度传感器

作者:  发布于:2013-12-4 16:17:08  点击:




详细介绍



KS-10型闸门开度传感器(闸位传感器)是针对闸门测量的特点,采用光电绝对值式或机械式编码器,在内部以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS4854-20mA标准模拟量等多种方式可供用户选择。该传感器安装方便、适应性强,稳定可靠,集检测与A/D转换为一体,具有断电记忆功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点、可靠性等深受广大水利水电工程技术人员的信赖和好评。
技术指标如下:
该传感器的技术指标主要取决于所配编码器,可选配的编码器有:
光电系列: GD-1024GD-4096/64GD-8192/64GD-16384/64GD-32768/64
机械系列:

测量范围
5m10m20m40m80m160m

±0.1%×量程±1

与所配编码器有关,如配编码器GD-32768/64,则每周分辨率512码,连续转64圈。
工作电压
DC12-24
DC5V-30V
输出信号
基本型:并行格雷码(B
智能型:RS485串行通讯接口(C)、4-20mA标准模拟量(A
测量误差
±1cm、±1mm
传输距离
基本型:传输最大距离400m(小于400KHz),智能型:传输最大距离:2Km
连接方式
齿轮连接方式、弹性联轴器连接方式、偏心联轴器联接方式、测绳挂轮重锤方式、链条链轮连接方式、弹簧自收缆方式
环境参数
温度: -25℃~85℃; 相对湿度: <90%(40)
防护等级
IP63


订货需知:
1、闸门开度传感器量程
2、分辨率
3、传动连接方式
4、输出信号方式
5、信号轴增量方向(面对编码器输入轴)
6、信号输入轴转1周闸位开启高度,若为双层缠绕应提供双层系数及转折点。
