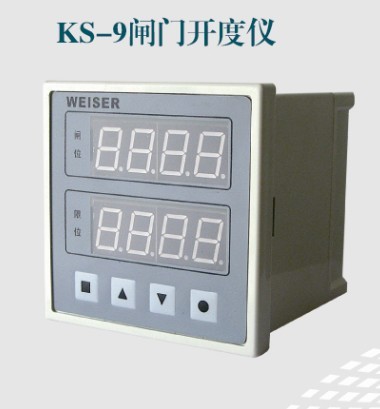

闸门开度仪

作者:  发布于:2013-12-4 16:55:00  点击:




详细介绍



技术参数
1.         闸门开度量程:与传感器相同(10m,20m,40m,80m等)。
2.         分辨力:与传感器相同(1cm,1mm等)。
3.         测量精度:与传感器相同,即±0.1%×量程±1cm(或1mm)。
4.         显示范围:99.99m或999.9cm
5.         显示方式:2×4位LED显示。上排4位为闸门开度值)显示(红),字高0.8”。下排4位为限位显示(绿),字高0.8”。
6.         传感器与显示器之间连接方式:多芯电缆(14~20芯)。
7.         输入码制(传感器输出码制):循环码(葛雷码)或其它码制(需定制)。
8.         传感器与显示器之间有线距离:可达2km。
9.         数据远传方式(可选):
       1)  RS-485(XZ-9A型),用一对双绞线传输联网。
              数据远传距离:1.2km。
             RS-485口通信协议:1)MOD-WS1(MODBUS);2)SDI-12。
2) 4~20mA电流环方式(XZ-9B型),用一对导线传输。
10.     电流环:分辨力:与传感器相同;非线性:最大±0.012%;最大误差:±0. 15%
11.     人工预置功能
1) 限位(闸门升降限位)预置:出厂时为任意值。
2) 上限预置:出厂时为最大开度值。
3) 下限预置:出厂时为零。
4)分段数值预置
5)通信站号预置:出厂时通常设为01。
12.     报警、控制功能
报警控制信号:继电器触点。触点容量:1A24VDC,0.5A125VAC。
当大于等于上限、小于等于下限值时,继电器触点吸合,并声、光报警(数据区小数点闪烁)。声报警持续时间约10秒钟。中限仅继电器动作。
限位预置时,若高于当时闸位,则大于等于限位值时报警;预置时低于当时闸位,则小于等于限位值时报警
13.     显示器与传感器耦合:光电隔离
14.     工作环境温度:0℃ ~  +50℃,相对湿度:85%(+25℃)。
15.     电源:120VAC~ 264VAC,47~440Hz。功耗:<5W。保险丝2A。
16.     外形尺寸:120×120×120mm。
屏装开孔尺寸:111×111mm。
